Litinové upínací úhelníky pro horizontální vyvrtávačku nebo frézku
Dodávame upínacie uholníky z liatiny na použitie na horizontálnych vyvŕtavacích strojoch a frézkach, prípadne na iné účely.
Rozmery uholníkov, počet T drážok a rozostupy možno prispôsobiť potrebám zákazníka. Uhly sa vyrábajú odlievaním do formy z cementového alebo živicového piesku. Štandardná presnosť podľa DIN 876 - trieda 2, presnosť drážok DIN650-H12, materiál HT250 (DIN EN 1691 - GG 25).
Liatinové upínacie uholníky lepšie tlmia vibrácie a netrpia deformáciami ako zvárané upínacie uholníky.
Štandardný sortiment upínacích uholníkov zahŕňa rozmery do 3500 x 1500 mm.
Z našich skúseností

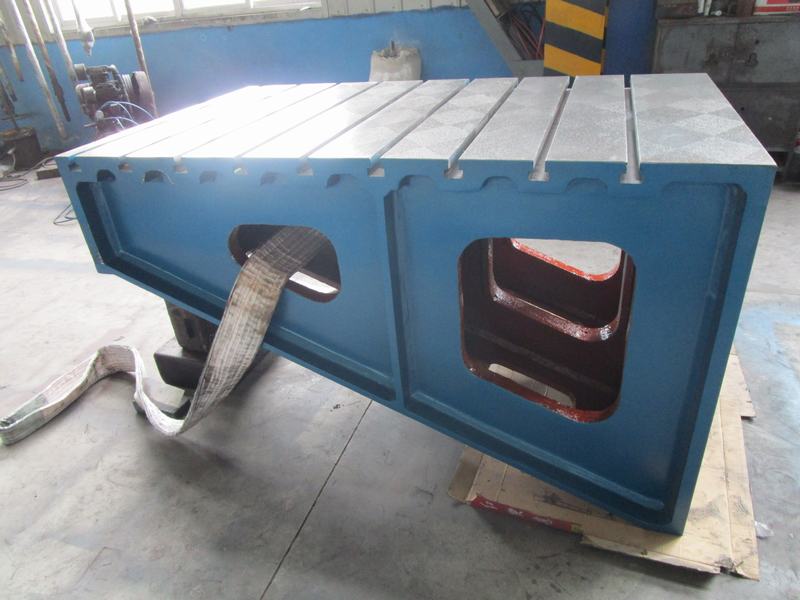

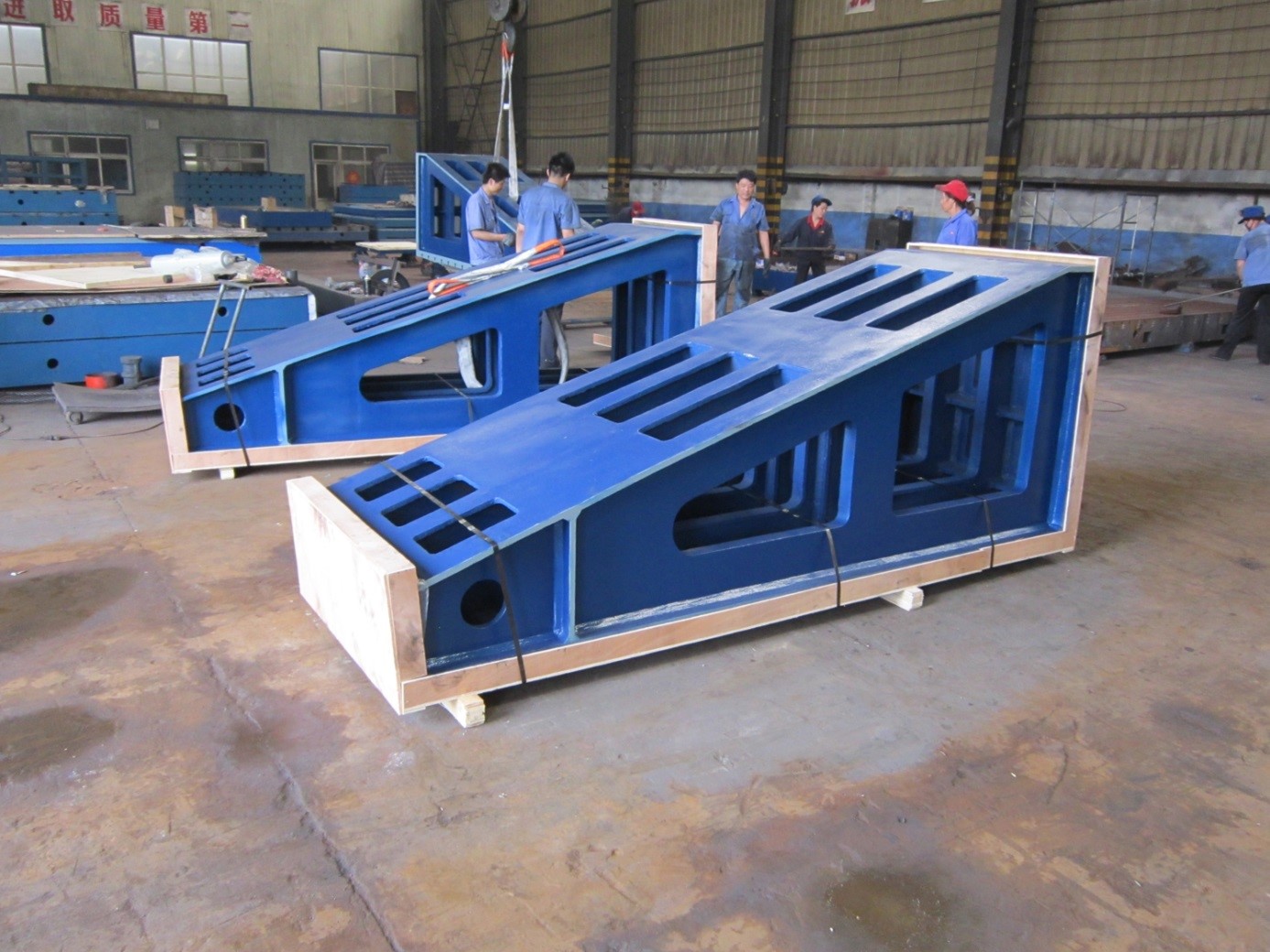

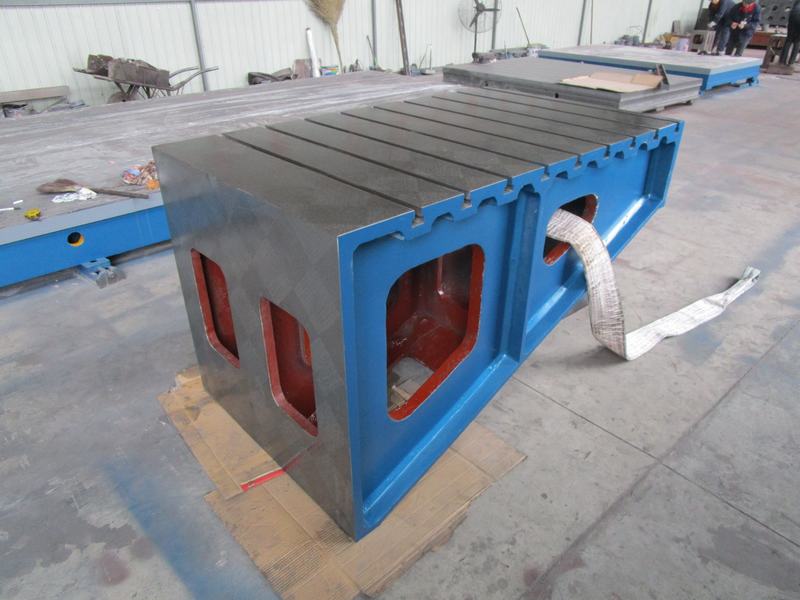

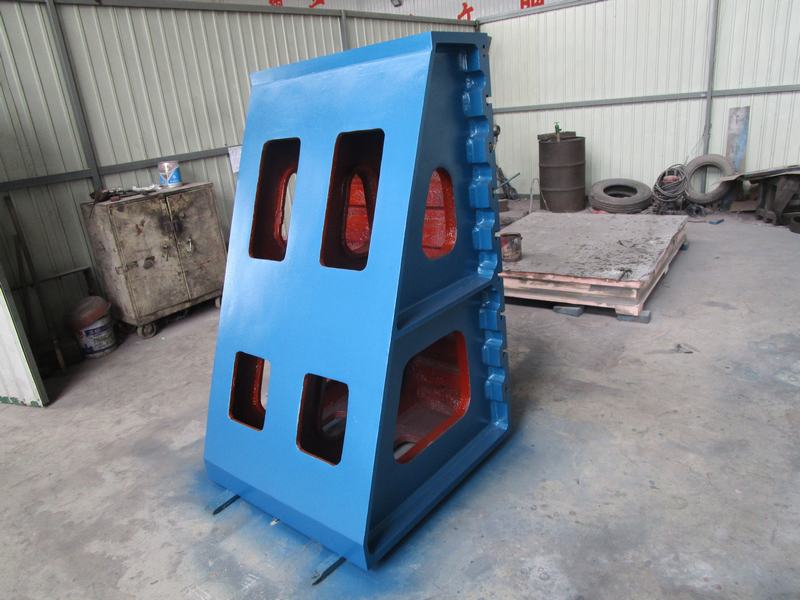

Dodávka 2 kusov upínacích uholníkov pre vodorovnú vyvrtávačku. Presné rozmery podľa výkresu.
| Rozmery: | 1700 x 1000 x 1000 mm v vyhotovení podľa výkresu |
|---|---|
| Rovinnosť: | Stupeň 2 (ekvivalent DIN876) |
| Drážky: | 10 T- drážok 22mm, rozsah 175mm (presnosť T-drážok: DIN650-H12) |
| Materiál: | HT250 (DIN EN 1691 – GG 25), odliatok do formy z cementového piesku |
| Výrobný postup: | Odliatok do formy z živicového piesku |
| Váha (netto): | cca 1,55 t / ks |
| Prepravné balenie: | Drevený kryt pracovných plôch, antikorózna ochrana |
Upínacie uholníky na upínanie obrobkov na horizontálnej vyvrtávačke
Upínacie uholníky slúžia ako pomocný prvok na upnutie obrobku. Zvyčajne sa používajú na zmenu orientácie upnutia obrobku a ponúkajú individuálne možnosti upínania na obrábacích centrách.
Stabilné rebrované upínacie uholníky z liatiny sú vybavené upínacími zárezmi alebo otvormi. Veľkosť a počet T drážok si môžete zvoliť ľubovoľne. Upínacie uholníky sa často používajú na upínanie obrobkov v horizontálnych vyvrtávačkách.
Liatinové upínacie uholníky sú drahšie, ale tlmia vibrácie a netrpia deformáciami ako zvárané upínacie uholníky.
Upínanie obrobkov na obrábanie
Účelom upnutia obrobku je zabezpečiť, aby bol obrobok v správnej polohe k nástroju, zaistiť obrobok proti posunutiu voči nástroju a zachytiť rezné sily, ktoré nástroj vytvára počas obrábania. Obrobok je upnutý na stole frézky. Upínanie obrobku musí byť dostatočne tuhé, aby zaručovalo nepohyblivosť obrobku a odolnosť voči vibráciám. Obrobok však nesmie byť deformovaný upínacou silou.
Výber upínacích prostriedkov a spôsobov upínania závisia od:
- veľkosti a tvaru upínaného obrobku
- typu a spôsobu obrábania
- požadovanej presnosti
- celkového počtu obrábaných kusov
Pri kusovej výrobe sa obrobky upínajú najmä do strojových zverákov alebo pomocou svoriek, uholníkov a skrutiek priamo na stôl stroja. Pri sériovej výrobe sa používajú mechanické, pneumatické alebo hydraulické upínacie zariadenia.
Hlavné zásady upínania obrobkov:
- obrobky sa musia upínať v správnej polohe pevne, spoľahlivo, bez deformácie, styčné plochy musia byť čisté
- zvoliť taký spôsob upínania, aby rezné sily tlačili obrobok k pevným častiam upínacieho zariadenia
- pracovná plocha musí byť čo najbližšie k ploche pracovného stola
