Upínacie uholníky z Číny

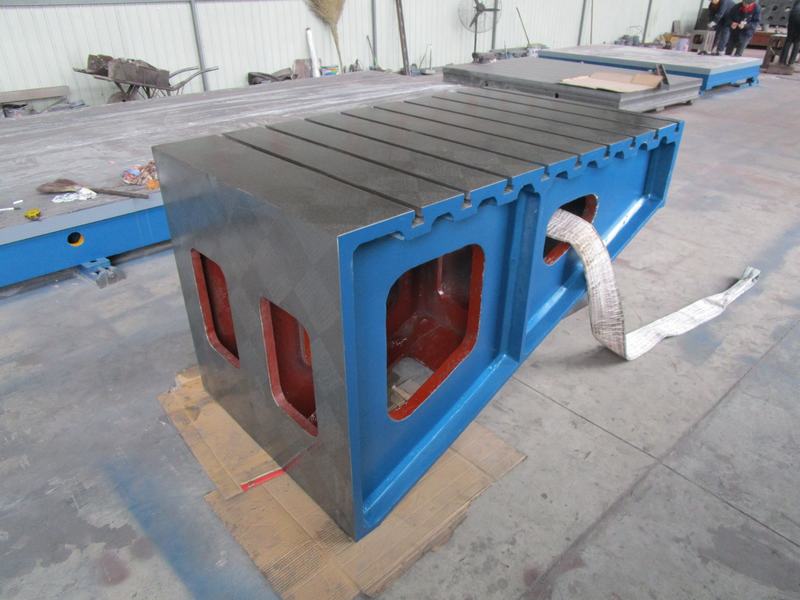

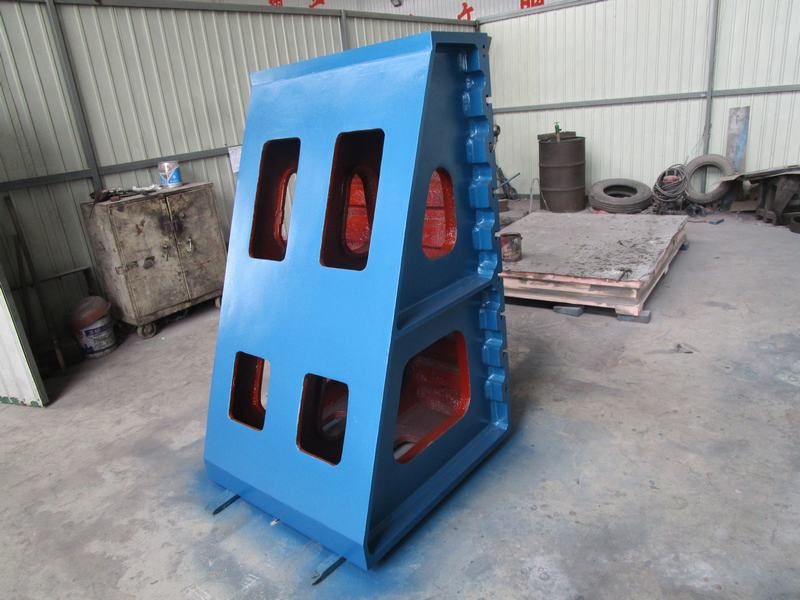

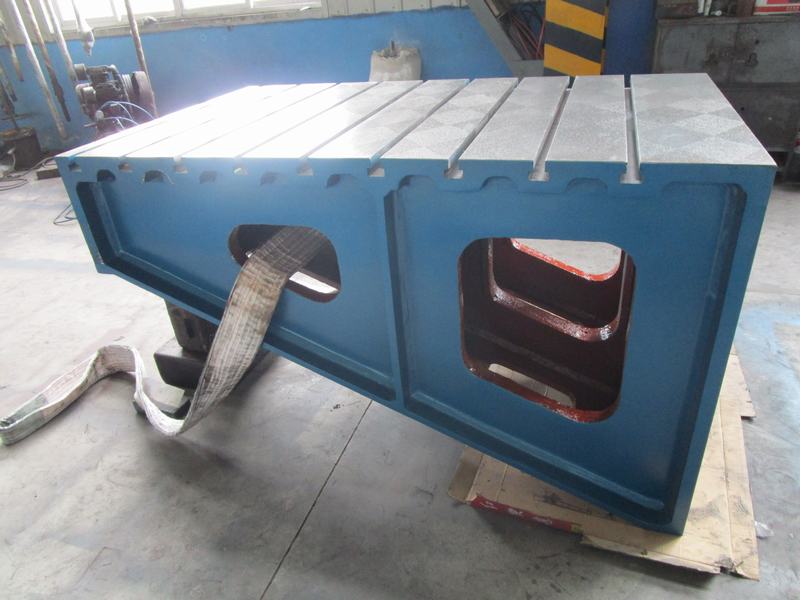

Dodáme upínacie uholníky z liatiny pre použitie na horizontálnych vyvrtávačkách a frézkach alebo na iné účely.

Rozmery uholníkov, počet T-drážok a rozostupy možno prispôsobiť potrebám zákazníka. Uholníky sa vyrábajú odlievaním do formy z cementového alebo živicového piesku. Štandardná presnosť podľa DIN 876 - stupeň 2, presnosť drážok DIN650-H12, materiál HT250 (DIN EN 1691 - GG 25).

Liatinové upínacie uholníky lepšie tlmia chvenie a netrpia deformáciami ako zvárané upínacie uholníky.

Štandardný program upínacích uholníkov zahŕňa rozmery do 3500 x 1500 mm. Uholníky sa dodávajú s dreveným krytom pracovných plôch a sú ošetrené antikoróznou ochranou.

Ak chcete ušetriť ešte viac, dodáme Vám len liatinové odliatky, ktoré si na požadovanú presnosť môžete sami opracovať vo svojej firme.

V prípade potreby je možné zabezpečiť výrobu uholníkov podľa špecifických požiadaviek zákazníka (vlastné rozmery, počet drážok atď.).

Upínacie uholníky na upínanie obrobkov na horizontálnej vyvrtávačke

Upínacie uholníky slúžia ako pomocný prvok na upnutie obrobku. Zvyčajne sa používajú na zmenu orientácie upínania obrobku a ponúkajú individuálne možnosti upínania na obrábacích centrách.

Stabilné rebrované upínacie uholníky z liatiny sú vybavené upínacími zárezmi alebo otvormi. Veľkosť a počet T-drážok si môžete ľubovoľne vybrať. Upínacie uholníky sa často používajú na upínanie obrobkov v horizontálnych vyvrtávačkách.

Liatinové upínacie uholníky sú drahšie, ale tlmia chvenie a netrpia deformáciami ako zvárané upínacie uhly.

Upínanie obrobkov počas obrábania

Účelom upnutia obrobku je zabezpečenie jeho správnej polohy voči nástroju, zaistenie obrobku proti posunu smerom k nástroju a zachytenie rezných síl vytváraných nástrojom počas obrábania. Obrobok sa upína na pracovný stôl frézky. Upínanie obrobku musí byť dostatočne tuhé, aby zaručovalo nehyblivosť obrobku a odolnosť voči chveniu. Obrobok však nesmie byť deformovaný upínacou silou.

Výber upínacích prostriedkov a spôsoby upínania závisia od

• veľkosti a tvaru upínaného obrobku
• typu a spôsobu obrábania
• požadovanej presnosti
• celkového počtu kusov, ktoré sa majú obrábať

Pri kusovej výrobe sa obrobky upínajú najmä do strojových zverákov alebo pomocou svoriek, uholníkov a skrutiek priamo na stôl stroja. Pri sériovej výrobe sa používajú mechanické, pneumatické alebo hydraulické upínacie zariadenia.

Hlavné zásady upínania obrobkov:

• obrobky sa musia upínať v správnej polohe pevne, spoľahlivo, bez deformácie, styčné plochy musia byť čisté, treba zvoliť taký spôsob upínania, aby rezné sily pritláčali obrobok k pevným častiam upínacieho zariadenia
• pracovná plocha musí byť čo najbližšie k ploche pracovného stola
