Ohýbačky trubiek z Číny
Dodávame spoľahlivé ohýbacie stroje od taiwanského výrobcu.
Ohýbanie je jedným zo základných spôsobov tvárnenia materiálu. Tvarovanie je výrobný proces, pri ktorom sa dosahuje zmena tvaru či vlastností tvárneného materiálu pomocou síl pôsobiacich pomocou tvárniaceho stroja a nástroja. Zmena tvaru tvárneného materiálu je podmienená prekročením medze klzu tohto materiálu a vznikom plastických (trvalých) deformácií. Súbežne s plastickými deformáciami vznikajú počas tvárnenia deformácie elastické, ktoré zaniknú po uvoľnení vonkajších síl pôsobiacich na tvárnený materiál. Ohýbanie sa klasifikuje ako tzv. plošné tvárnenie, pri ktorom dochádza k deformáciám prevažne v dvoch osiach súradnicového systému (na rozdiel od objemového tvárnenia, kde zmeny prebiehajú v troch osiach).

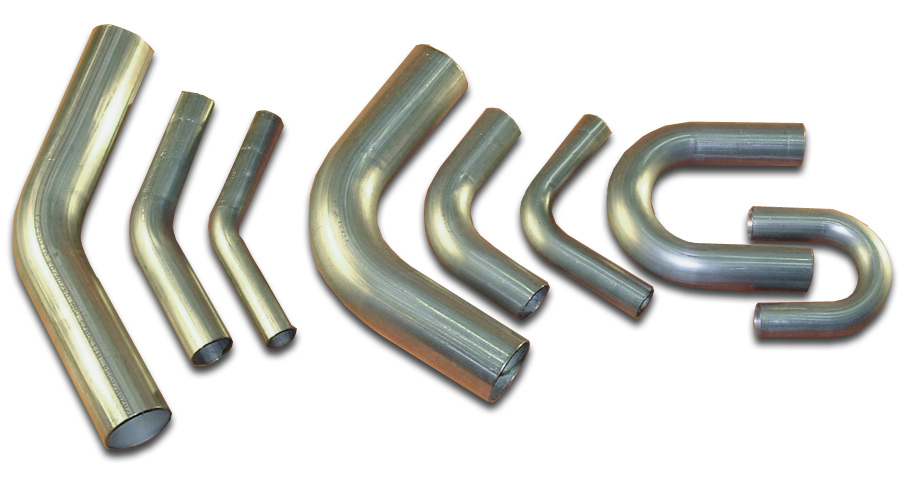

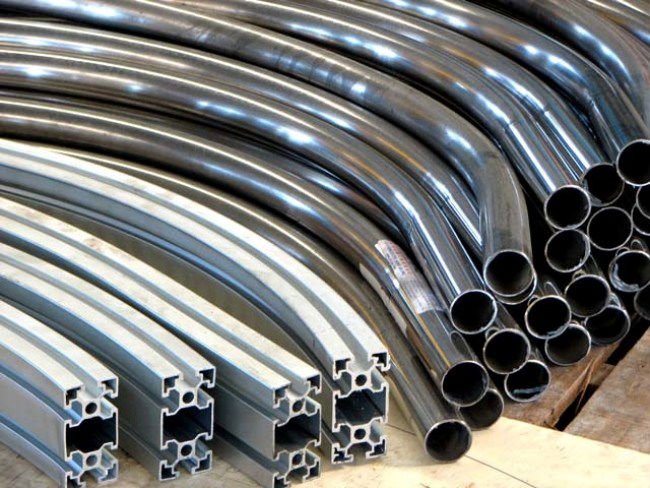

Ohýbané rúry patria do skupiny profilových dielov s uzavretou dutinou a používajú sa v mnohých priemyselných odvetviach (strojárstvo, automobilový a letecký priemysel, výroba nábytku, dopravné prostriedky atď.). Rúry nemusia mať len kruhový profil, používajú sa aj štvorcové alebo šesťhranné trubky.
Jedným z najväčších problémov pri ohýbaní rúr je stenčenie stien ťahanej časti. Na vonkajšej strane ohybu vzniká ťahové napätie, ktoré vedie k stenčeniu hrúbky steny. V hraničných prípadoch ohybu môže ťahové napätie na vonkajšej strane rúrky dosiahnuť až medze pevnosti, čím sa vyčerpá plasticita materiálu a vzniknú trhliny. Nielen kvôli tomuto javu sa dá akýkoľvek materiál ohýbať len s obmedzeným polomerom ohybu. Na vnútornej strane ohybu naopak dochádza k zvlneniu ohýbanej rúrky. Je to spôsobené tlakovým napätím v materiáli obrobku v mieste ohybu. Dôsledkom je strata stability v mieste ohybu a zvlnenie rúry. To často vedie k únavovým poruchám v mieste zvlnenia. Tak ako pri väčšine chýb a porúch pri ohýbaní rúr, aj vlnitosti možno čiastočne predísť alebo ju úplne vylúčiť použitím výplní alebo zmenou technológie ohýbania.
Príklad možnej špecifikácie dodávaných ohýbačiek:
| Špecifikácia modelu NCB38H | |
|---|---|
| Výkon | 5,5 kW |
| Maximálna kapacita ohybu | 38 x 2 mm |
| Maximálny rádius ohybu | 300 mm |
| Maximálny uhol ohybu | 190° |
| Maximálna dĺžka obrobku | 1.900 mm |
| Presnosť ohybu | ± 0,1° |
| Rýchlosť ohybu | 100° / s |
| Kapacita programov pre ohýbanie | 99 |
| Počet ohybov / program | 20 |
| Rozmery | 3.300 x 900 x 1.300 mm |
| Hmotnosť | 1.200 kg |
Ďalším nežiaducim javom pri ohýbaní rúr je ich sploštenie. Stupeň sploštenia sa zvyšuje s trením medzi nástrojom a obrobkom, zväčšujúcim sa uhlom ohybu, zmenšujúcim sa polomerom ohybu a menšou tvárnosťou materiálu obrobku. Táto deformácia nepriaznivo ovplyvňuje charakter prúdenia média a prejavuje sa negatívne aj pri zmenách prevádzkových tlakov. Sploštenie možno zredukovať použitím výplní rúr (kvapalné výplne, sypké výplne ako je sklený piesok, mechanické výplne ako sú stabilizačné tŕne atď.).

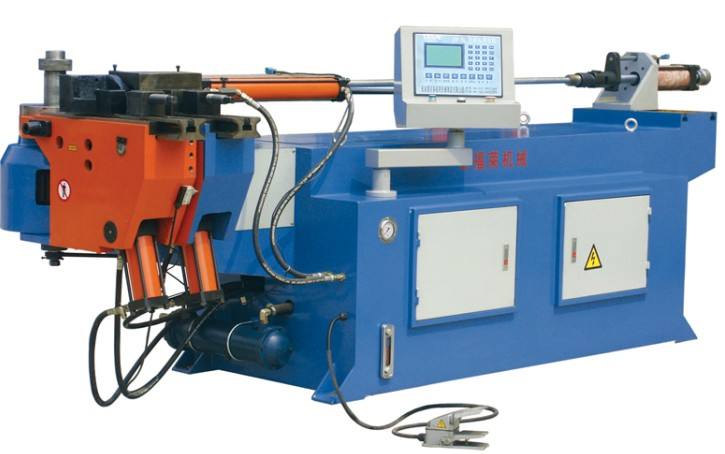

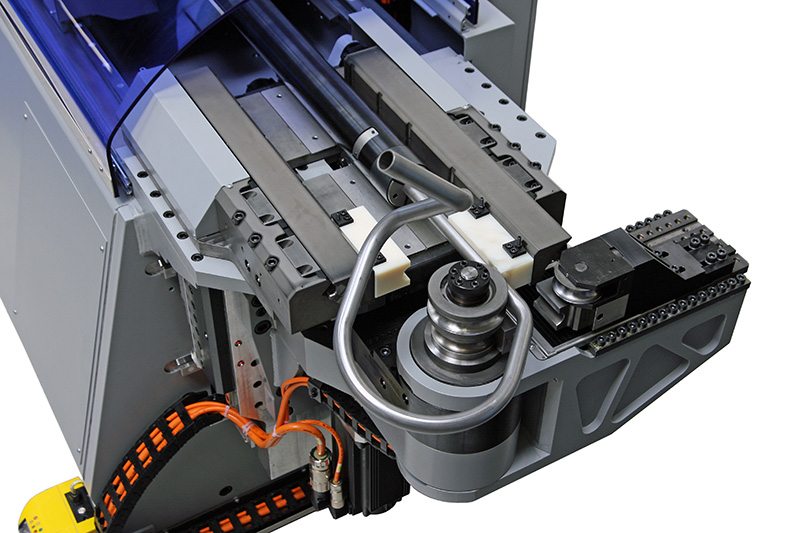

Ohýbačky rúr sa vyrábajú v rôznych variantách a špecifikáciách, od ručných až po plne automatické CNC riadené stroje, s hydraulickým alebo servomotorovým pohonom atď.
